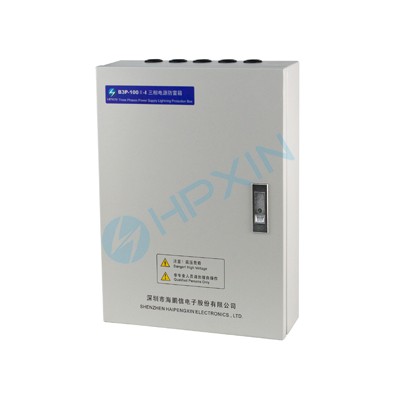

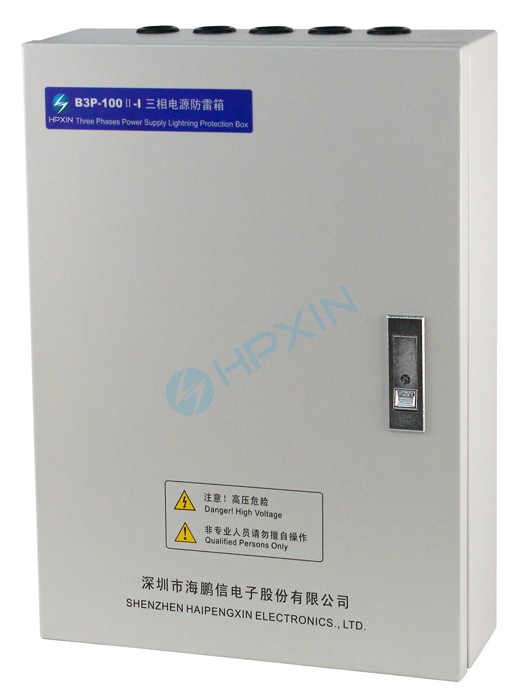

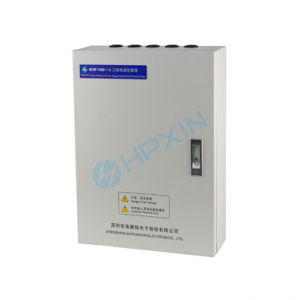

電源防雷箱 B3P-100II-I
電源防雷箱 （II類-8/20μs）
一、產品描述：
該防雷箱主要作為230V三相交流電源系統前端的防雷裝置。具有過熱和過流失效脫扣保護功能；設有防護工作指示和遠程故障告警端口（干接點），便于遠端監控。
二、產品特點：
1、室內防護設計IP20
2、電涌3+1全模保護
3、防雷保護狀態指示功能
4、凱文接線方式，殘壓更低
5、溫控?cái)嗦芳夹g(shù)，避免火險發生
6、防雷模塊狀態遠程監測功能
7、雷擊計數功能

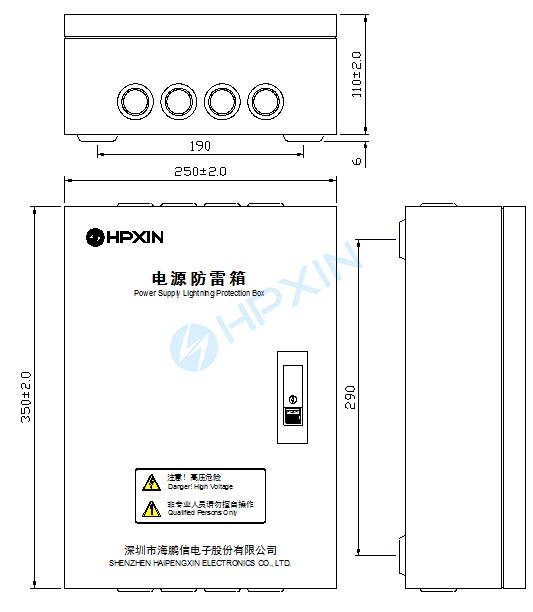

三、結構尺寸
技術參數：
項目 | 技術參數 | |
產品型號 | B3P-100Ⅱ-I | |
額定電壓 | 230/400VAC | |
額定電流 | 63A | |
額定頻率 | 48~62Hz | |
最大持續運行電壓-Uc | 385Vrms | |
位置類別 | 室內 | |
端口數量 | 一端口 | |
安裝方式 | 固定安裝 | |
SPD類型 | 2類 | |
標稱放電電流-In | 40kA（8/20ms） | |
最大放電電流-Imax | 100kA（8/20ms） | |
等級限制電壓-UB（40kA，8/20ms） | 2.4KV（L-N） | |
電壓保護水平-Up（In） | 2.5kV（L-N） | |
1.8kV (N-PE) | ||
阻燃等級 | UL94-V0 | |
外殼防護等級 | IP20 | |
端口接線規格 | L1、L2、L3、N端口 | 18~6AWG |
告警端口 | 26~14AWG | |
