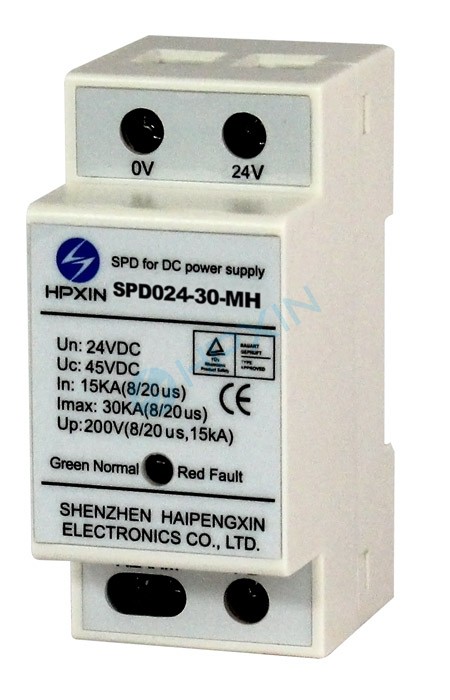

電源防雷器 SPD024-30-MH
電源防雷模塊（Ⅱ類：8/20μs）
一、產品描述
本防雷模塊主要作為通信系統24V直流電源前端的防雷裝置，最大通流容量30kA。具有熱脫扣保護功能，并帶有遠程故障告警端口（干接點），便于遠端監控。
二、產品特點
1、泄放能力強
2、泄流更均勻
3、內置多路過熱斷路保護
4、內置多路過流斷路保護
5、失效指示
6、抗環境能力強
7、一體化設計

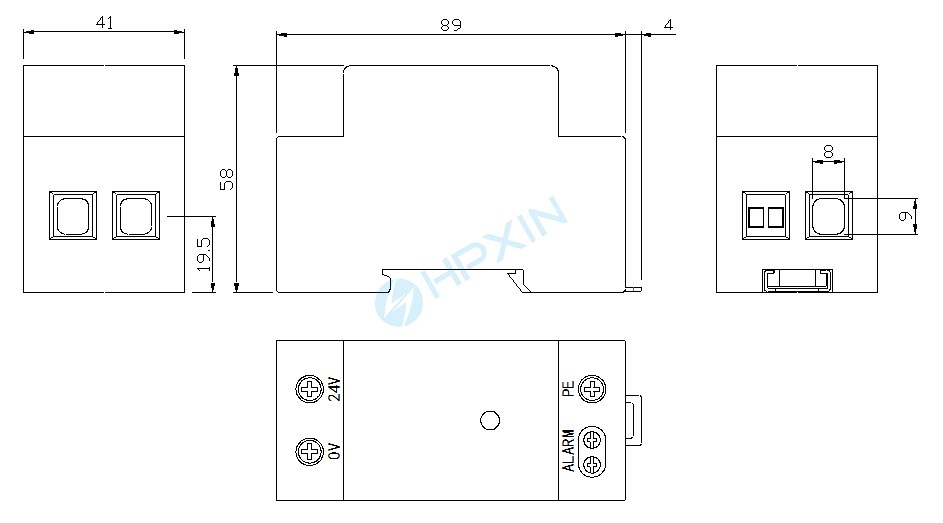

三、結構尺寸
技術參數：
項目 | 技術參數 | |
產品型號 | SPD024-30-MH | |
額定工作電壓 | 24V DC | |
最大工作電壓-Uc | 45V DC | |
位置類別 | 室內 | |
端口數量 | 一端口 | |
安裝方式 | 固定安裝 | |
標稱放電電流-In | 15kA（8/20μs） | |
最大放電電流-Imax | 30kA（8/20μs） | |
電壓保護水平-Up | 200V（8/20μs，3kA） | |
330V（8/20μs，15kA） | ||
耐受短路電流 | 100A | |
端口接線規格 | 0V,24V,PE端口 | 10~6AWG |
告警端口 | 28~12AWG | |
阻燃等級 | UL94 V-0 | |
告警燈 | 綠燈正常，紅燈失效 | |
告警口 | 正常常閉，異常常開 | |
最大重量 | 150g | |
