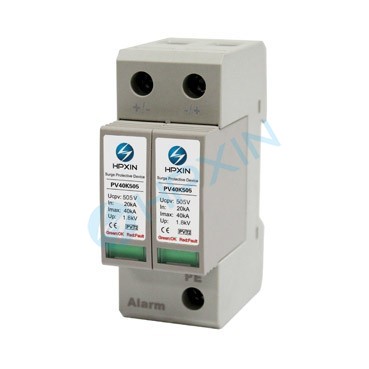

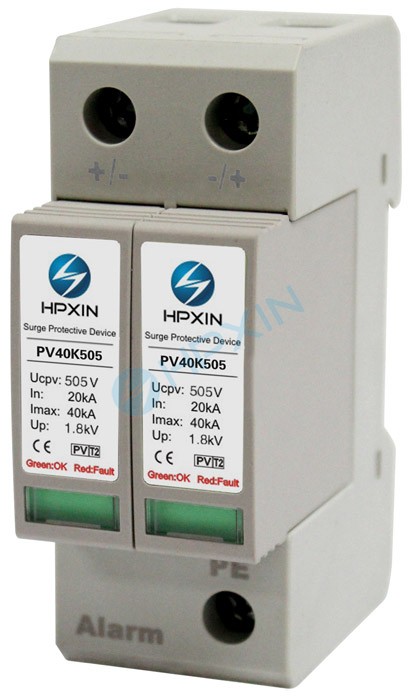

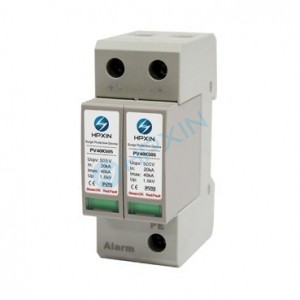

光伏防雷器 PV40K505-L
型號：PV40K505-L
一、產品描述
浪涌保護器產品內置過熱過流保護功能，可為光伏配電系統提供C級電涌保護保護。產品采用35毫米DIN導軌安裝方式，模塊可獨立更換，便于安裝及維護，帶有遙信告警接口(干接點)，便于遠程監控電涌保護器狀態。
二、產品特點
1、內置多路過熱斷路保護
2、內置多路過流斷路保護
3、模塊可獨立更換
4、35mm標準導軌安裝
技術參數：
項目 | 技術參數 |
產品型號 | PV40K505-L |
光伏應用最大持續運行電壓-Ucpv | 505V (V+~V-) |
標稱放電電流-In | 20kA(8/20μs) |
最大放電電流-Imax | 40kA(8/20μs) |
電壓保護水平-Up(In) | 1.8kV(V+~PE, V-~PE) |
4.6kV(V+~V-) | |
額定短路電流-Iscpv | 100A |
端子接線范圍 | 1.5 mm2~25mm2(柔性)/ 35mm2(剛性) |
告警端口額定工作電流 | 250V/0.5A(AC)0.1A(DC) 125V/1A(AC)0.5A(DC) |
外殼阻燃等級 | UL94 V-0 |
外殼防護等級 | IP20 |
