現場儀表用管式浪涌保護器
管式電涌保護器

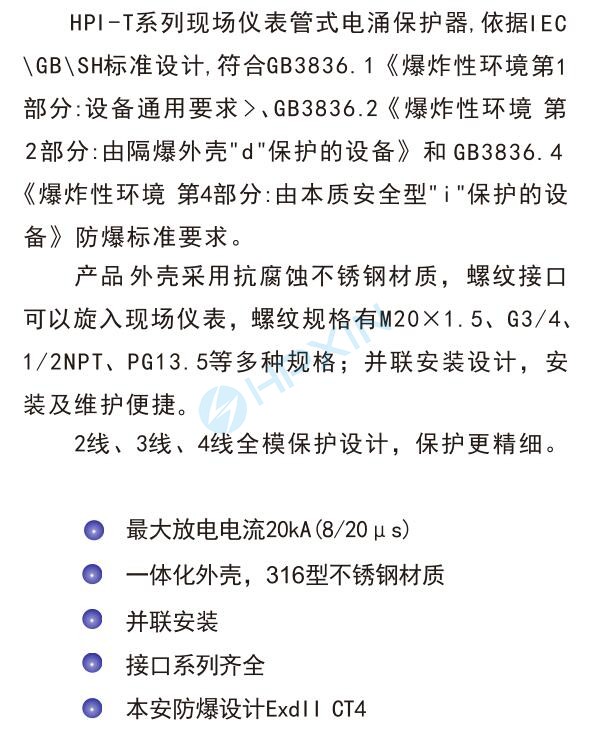

一、產品描述：
二、適用范圍：
1、現場儀表I/O模擬量、開關量、脈沖量、數字量信號線路；
2、現場RTD/TC溫度測量信號回路；
3、現場儀表總線通信信號回路；
4、可燃、有毒氣體探測儀表現場信號回路。

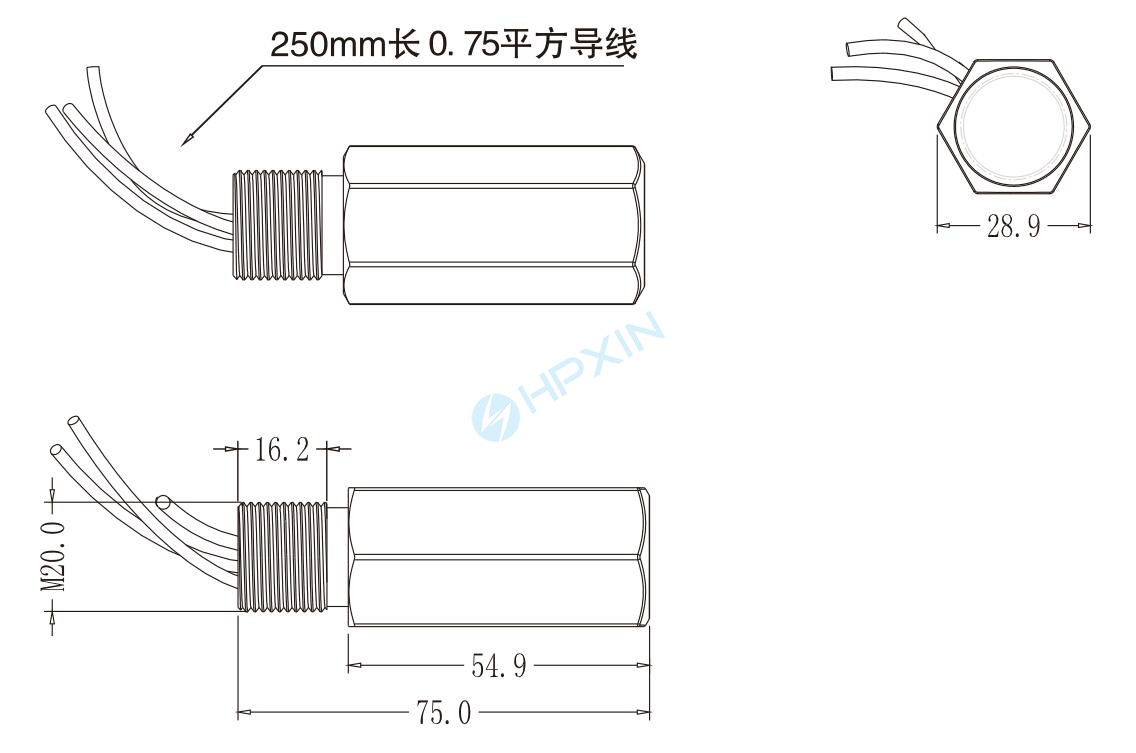

三、產品尺寸圖：
四、產品電氣原理圖：

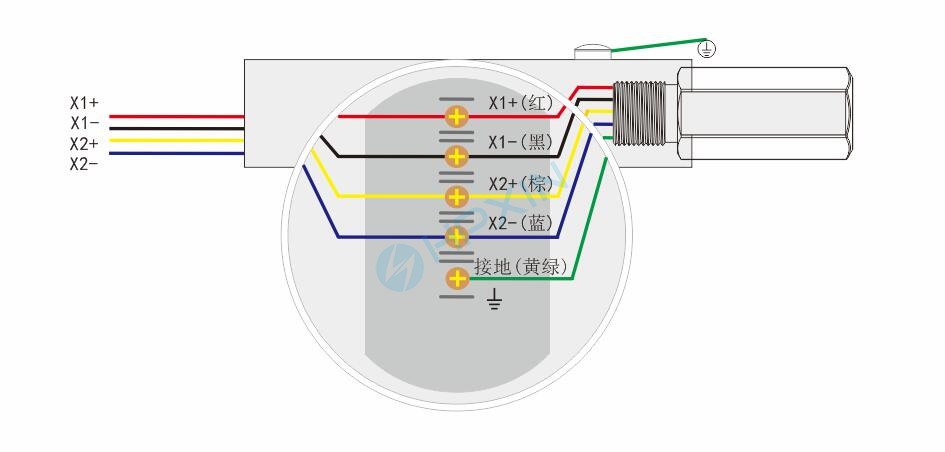

五、產品安裝示意圖：
型號 | HPI-T06-2 | HPI-T06-3 | HPI-T24-2 | HPI-T24-3 | HPI-T24-4 |
SPD類別 | 組合型 | ||||
額定工作電壓 Un | 6V DC | 24V DC | |||
最大持續運行電壓 Uc | 8V DC | 36V DC | |||
標稱放電電流(線-地) In | 10 kA ( 8/20μs) | ||||
最大放電電流(線-地) Imax | 10 kA ( 8/20μs) | ||||
電壓保護水平（線-線）Up | ≤25V (1.2/50μs) | ≤60V (1.2/50μs) | |||
電壓保護水平(線-地) Up | ≤800V (In) | ||||
保護線數 | 兩線 | 三線 | 兩線 | 三線 | 四線 |
螺紋規格 | M20X1.5、PG13.5、1/2NPT、3/4NPT、G3/4等 | ||||
螺口數量 | ≥6扣 | ||||
工作溫度 | -20~+60℃ | ||||
外殼材質 | 316不銹鋼 | ||||
防護等級 | IP65 | ||||
防爆等級 | ExdⅡCT4 Gb | ||||
