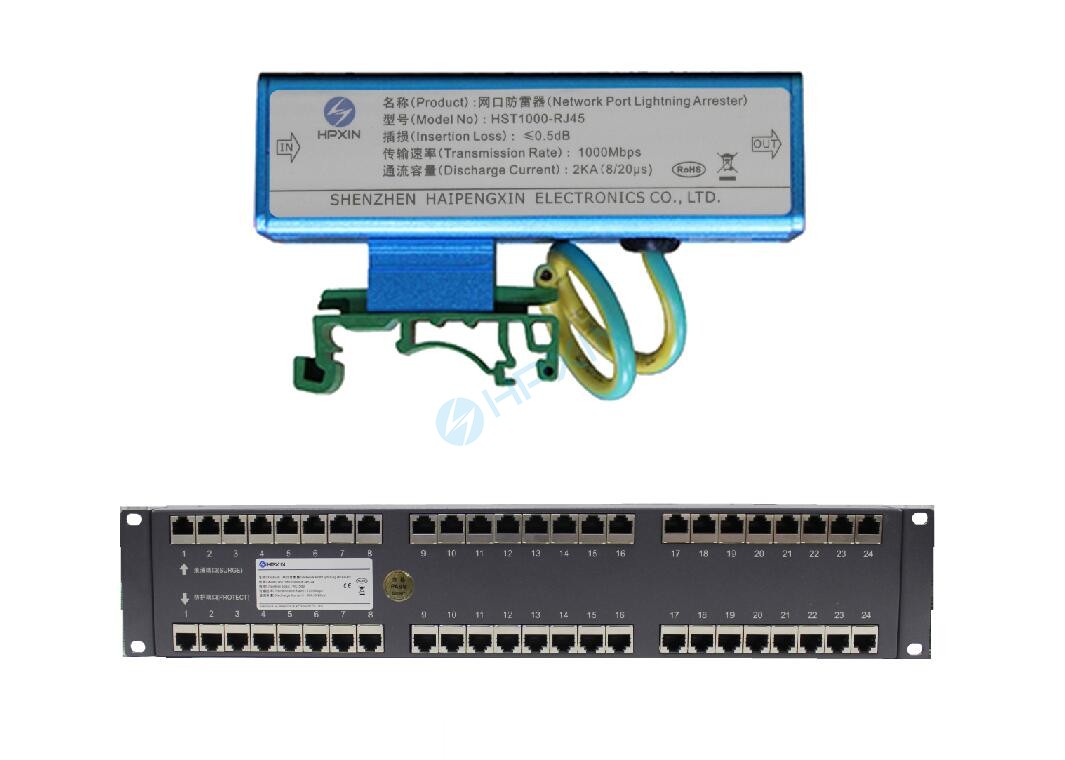

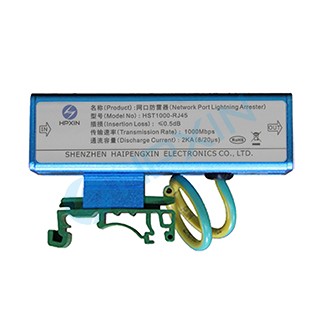

千兆網絡浪涌保護器
千兆網絡電涌保護器
一、產品描述：
該電涌保護器用于保護以太網交換機的輸出端口，使其免受雷電
感應電壓、電源干擾、靜電放電等所造成的損壞。該網口防雷器采用
組合式兩級防護電路，第一級采用開關型防護器件（氣體放電管GDT
），結合級間采用的能承受浪涌沖擊的隔離電阻元件的作用，能充分
地將大部分浪涌脈沖電流泄放入地；第二級采用限壓型防護器件(響應
時間極快的瞬態二極管TVS），有效地鉗制輸出端的電壓，使設備能
安全的正常工作。該產品具有通流容量大、殘壓低、頻帶寬、插入損
耗。

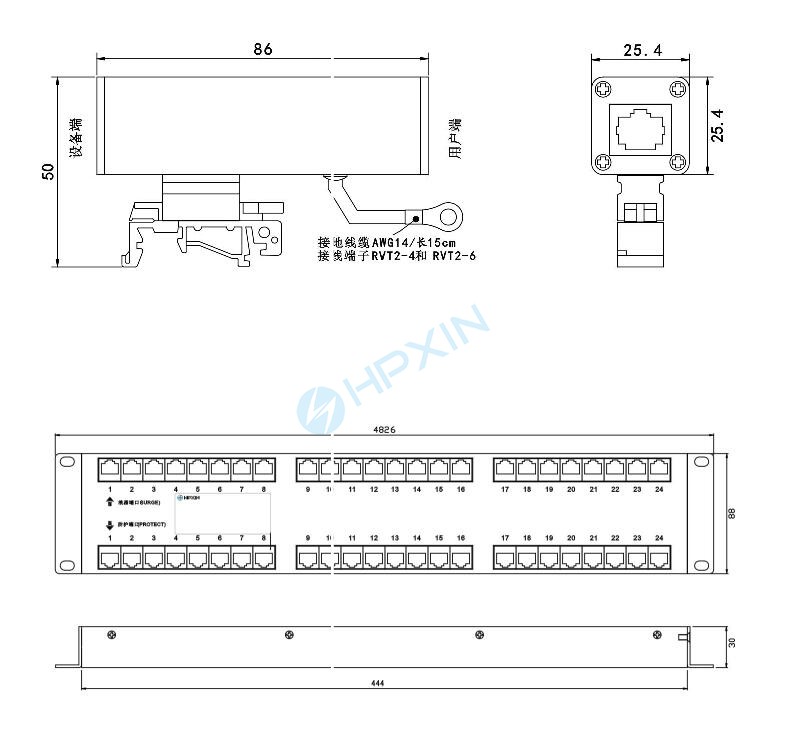

二、產品尺寸圖：
型號 | HST-1000RJ45 | HST-1000RJ45-24 | |
最大持續運行電壓 Uc | 8V DC | ||
標稱放電電流 In | 2kA ( 8/20μs) | ||
電壓保護水平 Up | 線-線 | ≤40V | |
線-地 | ≤600V ( 8/20μs) | ||
插入損耗 ae | ≤0.5dB | ||
傳輸速率 | 1000Mbps | ||
接口形式 | RJ45 | ||
保護線數 | 單口，八線（1-2，3-6，4-5，7-8） | 24口，八線（1-2，3-6，4-5，7-8） | |
安裝方式 | 35mm導軌安裝或其他方式固定 | 標準19＇機架安裝 | |
外殼材質 | 金屬 | ||
防護等級 | IP20 | ||
外形尺寸 | 86*25*25 | 483*84*43 | |
