信號設備浪涌保護器

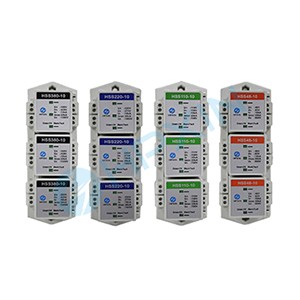

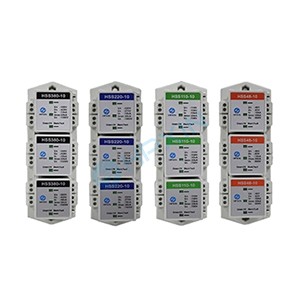

HSS系列鐵路信號設備SPD
一、產品描述：
HSS系列鐵路信號設備用浪涌保護器依據TB/T2311-2017《鐵路通信、信號、電力電子系統防雷設備》、Q/C
R652-2018《鐵路信號防雷分線柜》設計與制造，用于鐵路信號設備信號傳輸線路的雷電防護。
產品六柱接線底座設計，兼具一分三分線功能；單模塊設計保護兩條線路，根據需求可選擇差模、共模、全模
保護方式；模塊插拔式設計，設有失效狀態指示窗口、防誤插鑒別銷；采用復合型電路結構，內置過流、過熱脫扣
裝置，無漏電流，安全性高。關鍵器件選用國際知名品牌，性能穩定，可靠性高；關鍵工藝采取自動設備生產，產
品一致性較好。
產品符合鐵路、城軌等軌道交通信號設備浪涌防護工程應用技術標準，適用于軌道電路、信號機、閉塞、站聯、
控制電源等信號線路浪涌防護。

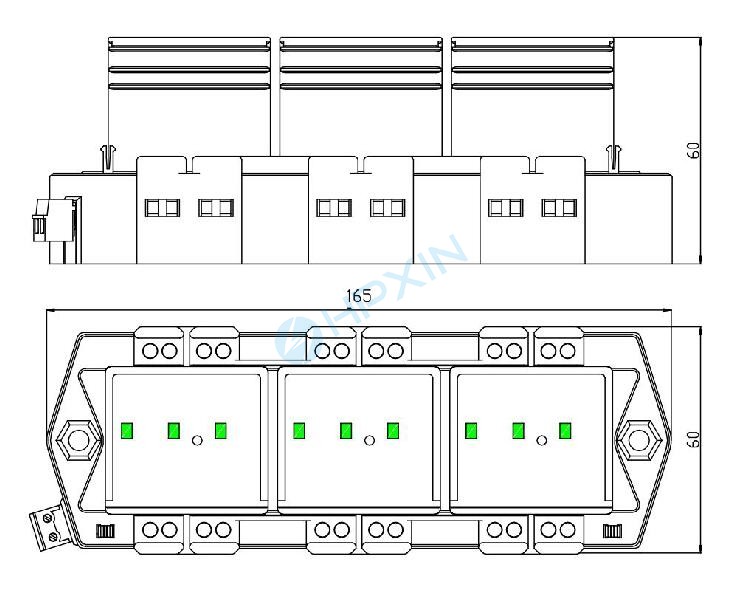

二、產品尺寸圖：
三、產品電氣原理圖：
型號 | HSS48-10 | HSS110-10 | HSS220-10 | HSS380-10 |
SPD端口 | 一端口 | |||
SPD類型 | 復合型 | |||
接入電路方式 | 并聯 | |||
保護模式（可選） | Q：全模；G：共模；C：差模 | |||
標稱工作電壓UN | 48V | 110V | 220V | 380V |
最大持續工作電壓 Uc | 63V | 150V | 275V | 420V |
標稱放電電流 ( 8/20μs)In | 10 kA | |||
最大放電電流( 8/20μs) Imax | 20 kA | |||
電壓保護水平(IN) UIn | ≤600V | ≤700V | ≤1000V | ≤1500V |
基礎限制電壓（1kV/μs）UB | ≤400V | ≤500V | ≤1000V | ≤1500V |
沖擊放電電壓（1kV/μs） Uimp | ≤700V | ≤700V | ≤1000V | ≤1500V |
連接線徑 | 4~25mm2多股銅線 | |||
遠程告警端子 | 干接點（常閉）；連接線徑：0.5-1.5 mm2；負載能力：DC:30V/2A | |||
失效指示 | 綠色：正常；紅色：失效 | |||
工作環境 | 環境溫度：－40℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa | |||
外殼材料 | 阻燃塑膠，符合UL94 V-0 | |||
防護等級 | IP20 | |||
外形尺寸 | 165*60*60 | |||
