通信系列網絡浪涌保護器

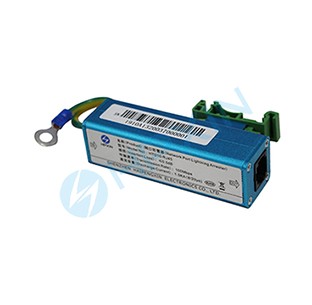

HTD-RJ45系列網絡SPD
一、產品描述：
HTD10-RJ45系列浪涌保護器依據IEC相關技術標準設計，產品同時符合GB\TB\YD等行業技術標準。產品適用于網
絡數據傳輸端口的浪涌防護，采用多級保護，能精細保護網絡設備免遭浪涌損壞。

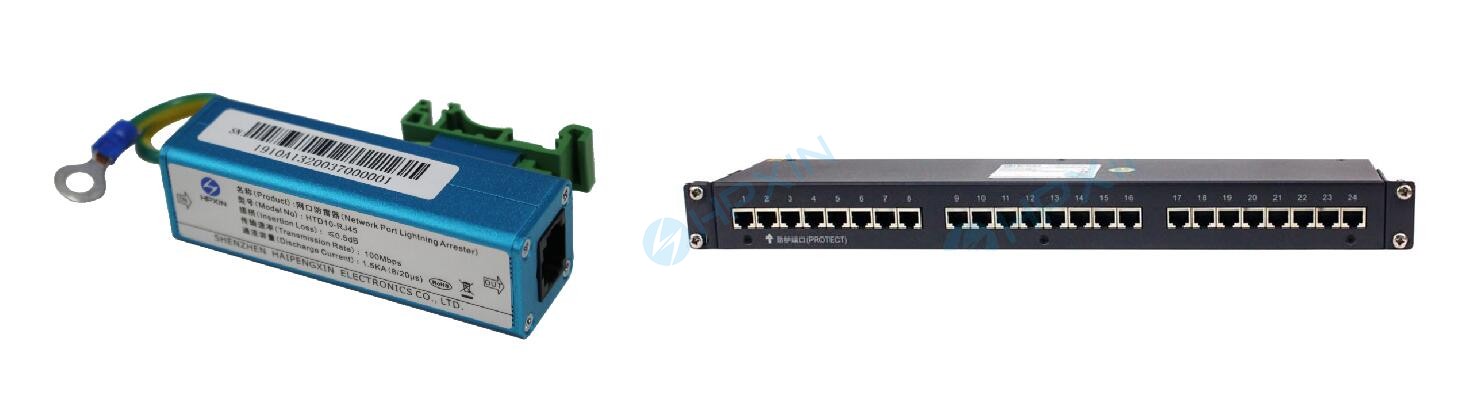

產品最大傳輸速率為100Mbps，適應10M/100M/網絡系統浪涌防護；設計有單口導軌安裝式和24口標準19吋機架
安裝式兩種，分別適合信息點單點防護和機房端的集中防護。產品具有傳輸速率高、插損小、可靠性高、安裝方便和傳
輸性能優越的特點。同時材質優越的金屬外殼也有很好的屏蔽作用，使信號不受外界干擾。

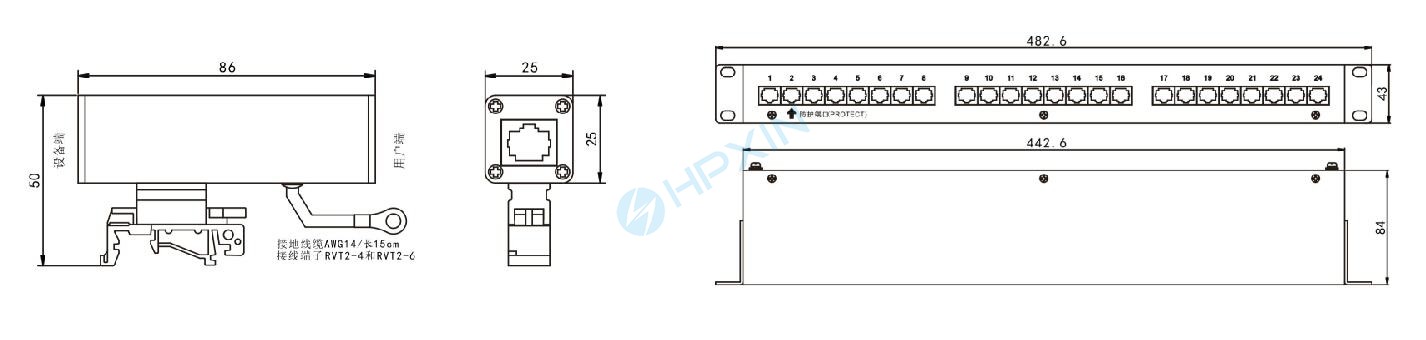

二、產品尺寸圖;
型號 | HTD10-RJ45 | HTD10-RJ45-24 |
結構類型 | 組合型 | |
標稱工作電壓 Un | 10V | |
最大持續運行電壓 Uc | 12V | |
標稱導通電壓Un | ≥12V | |
最大傳輸速率 | 100Mbps | |
標稱放電電流 In | 1.5 kA ( 8/20μs) | |
最大放電電流 Imax | 3 kA (8/20μs) | |
電壓保護水平 Up | ≤40V | |
插入損耗 ae | ≤0.5dB | |
保護線數 | 4線（1-2，3-6） | |
保護路數 | 1路 | 24路 |
接口型式 | RJ45 | |
安裝方式 | 導軌安裝 | 標準19英寸機柜 |
外殼材質 | 金屬 | |
工作環境 | 環境溫度：－40℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa | |
防護等級 | IP20 | |
外形尺寸 | 86*25.4*25.4 | 483*84*43 |
