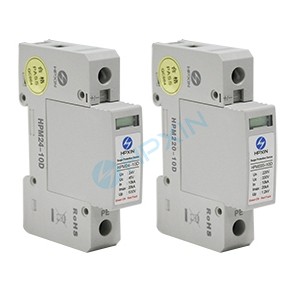

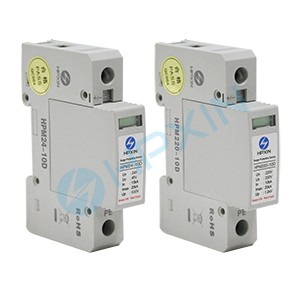

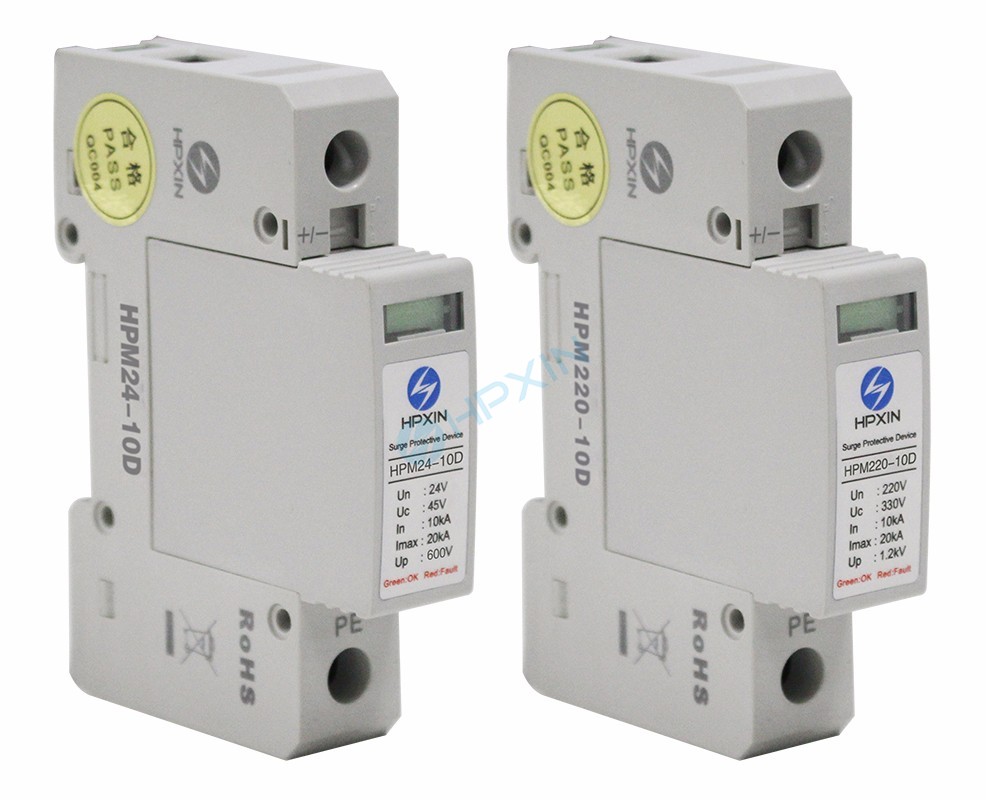

一、產品描述：
HPM系列直流電源系統用浪涌保護器依據TB/T2311-2017《鐵路通信、信號、電力電子系統防雷設備》設計，亦符
合IEC 61643/GB 18802相關技術標準，產品通過CRCC認證。
產品關鍵器件選用國際知名品牌，性能穩定，可靠性高；關鍵工藝采取自動設備生產，產品一致性較好；復合型結
構設計，無漏電流，安全性高。
產品符合鐵路、城軌等軌道交通設備交流電源系統浪涌防護工程應用技術標準，適用于直流轉轍機、繼電器、電碼
化等直流設備供電電源浪涌防護。
復合型，無漏流 ；
低殘壓；
模塊插拔式；
防誤插設計；
失效窗口指示，故障遠程告警接口；
內置過流、過熱保護裝置。

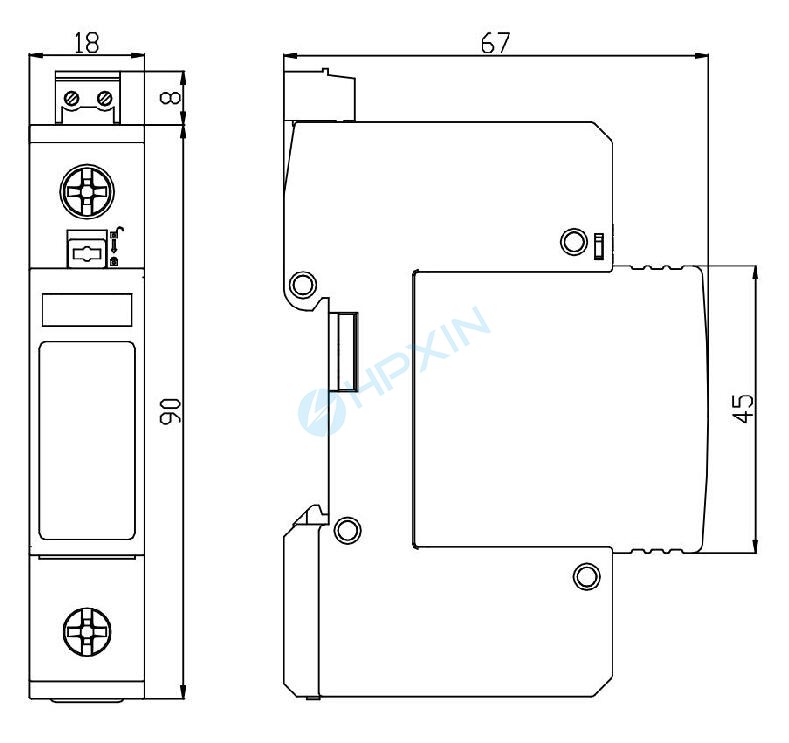

二、產品尺寸圖：

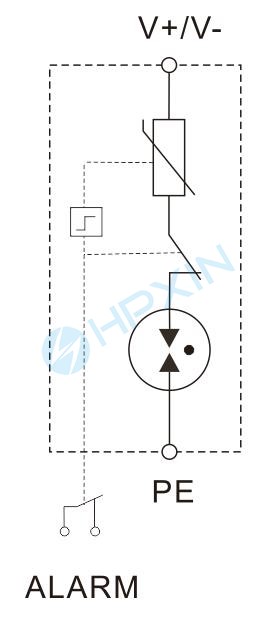

三、產品電氣原理圖：
型號 | HPM24-10D | HPM48-10D | HPM220-10D |
SPD端口 | 一端口 | ||
SPD類型 | 復合型 | ||
接入電路方式 | 并聯 | ||
適用線間 | V+—PE/V—PE/V+—V- | ||
標稱工作電壓UN | 24V DC | 48V DC | 220V DC |
最大持續工作電壓 Uc | 45V DC | 63V DC | 330V DC |
標稱放電電流( 8/20μs) In | 10 kA | ||
最大放電電流( 8/20μs) Imax | 20 kA | ||
推薦串接過流保護裝置 | C10A | ||
電壓保護水平(IN) UIn | ≤600V | ≤700V | ≤1200V |
電壓保護水平(8/20μs，3 kA) UB | ≤425V | ≤500V | ≤800V |
沖擊放電電壓(1kV/μs) Uimp | ≤700V | ≤700V | ≤1000V |
連接線徑 | 4~25mm2多股銅線 | ||
遠程告警端子 | 干接點（常閉）；連接線徑：0.5-1.5 mm2；負載能力：DC:30V/2A | ||
失效指示 | 綠色：正常；紅色：失效 | ||
工作環境 | 環境溫度：－40℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa | ||
外殼材料 | 阻燃塑膠，符合UL94 V-0 | ||
防護等級 | IP20 | ||
外形尺寸 | 98*18*67 | ||
